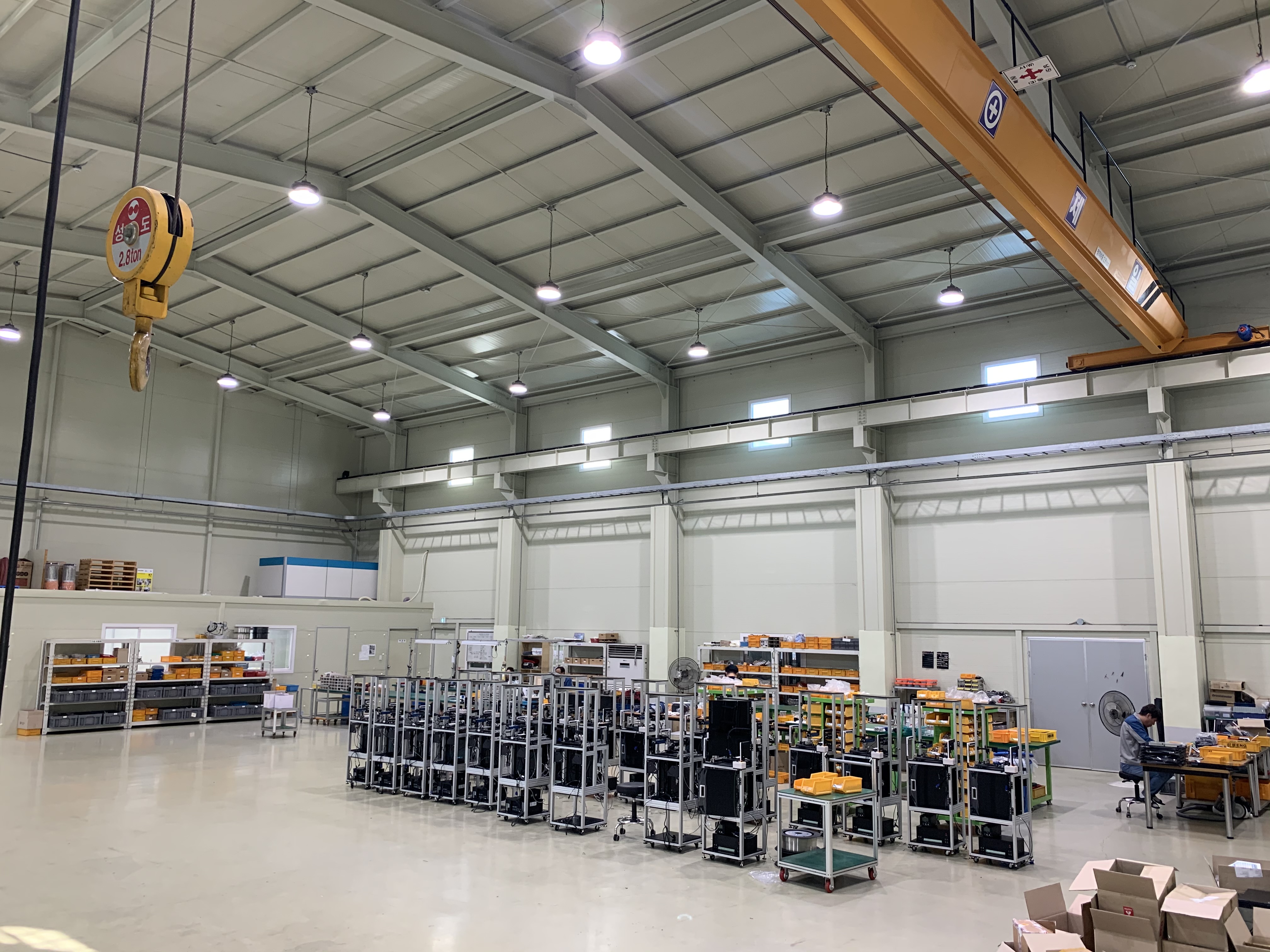

설비현황

설비현황

설비현황

설비현황

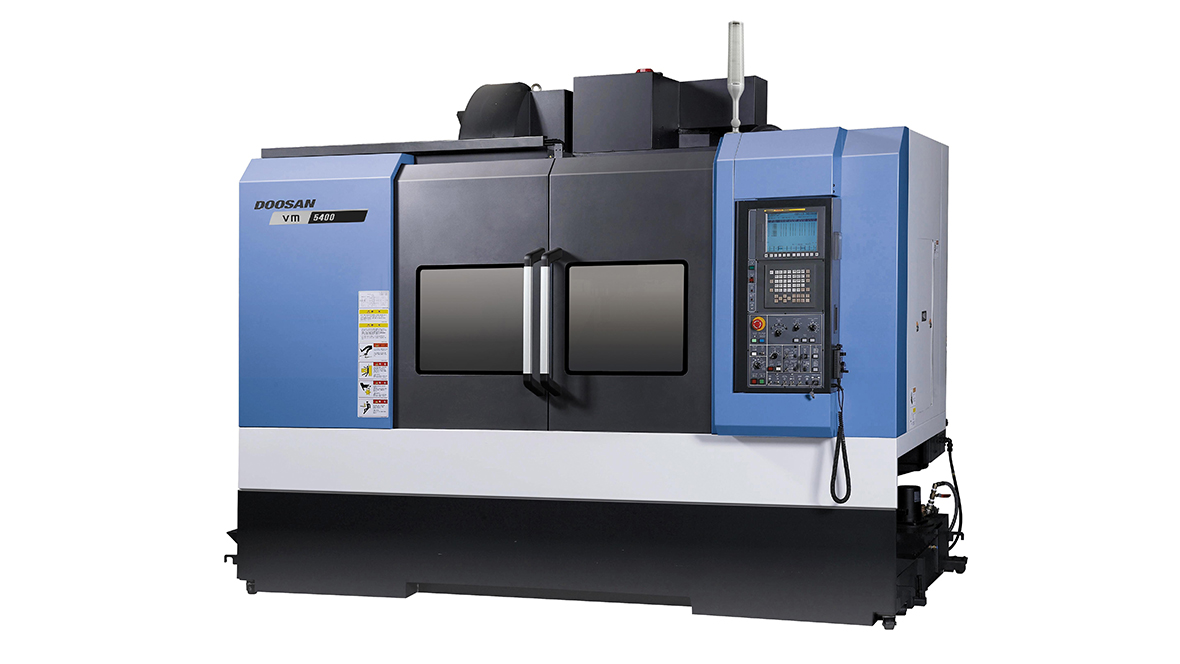

머시닝 센터

제조사	두산머신툴
Model	ACE-VM510
Model	Mynx-650

사양		단위	VM510.Mynx610
이송량	X 축	mm	1020	1400
	Y 축	mm	510	650
	Z 축	mm	625	700
자동공고 교환장치	공구보유수	개	24(30)	24(30)
자동공고 교환장치	공구형식	MAS	BT40	BT40
주축 회전속도		rpm	12,000	10,000
이송속도	급속이송속도(X/Y)	m/min	30/30/24	30/30/24
이송속도	절삭이송속도	mm/min	16,000	16,000

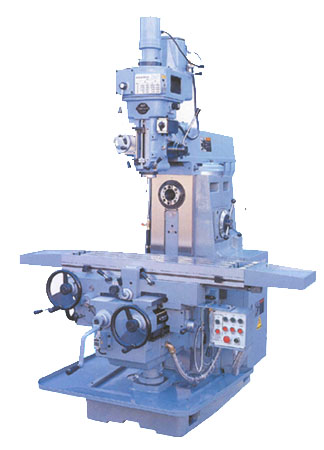

범용 밀링(NSM-T)

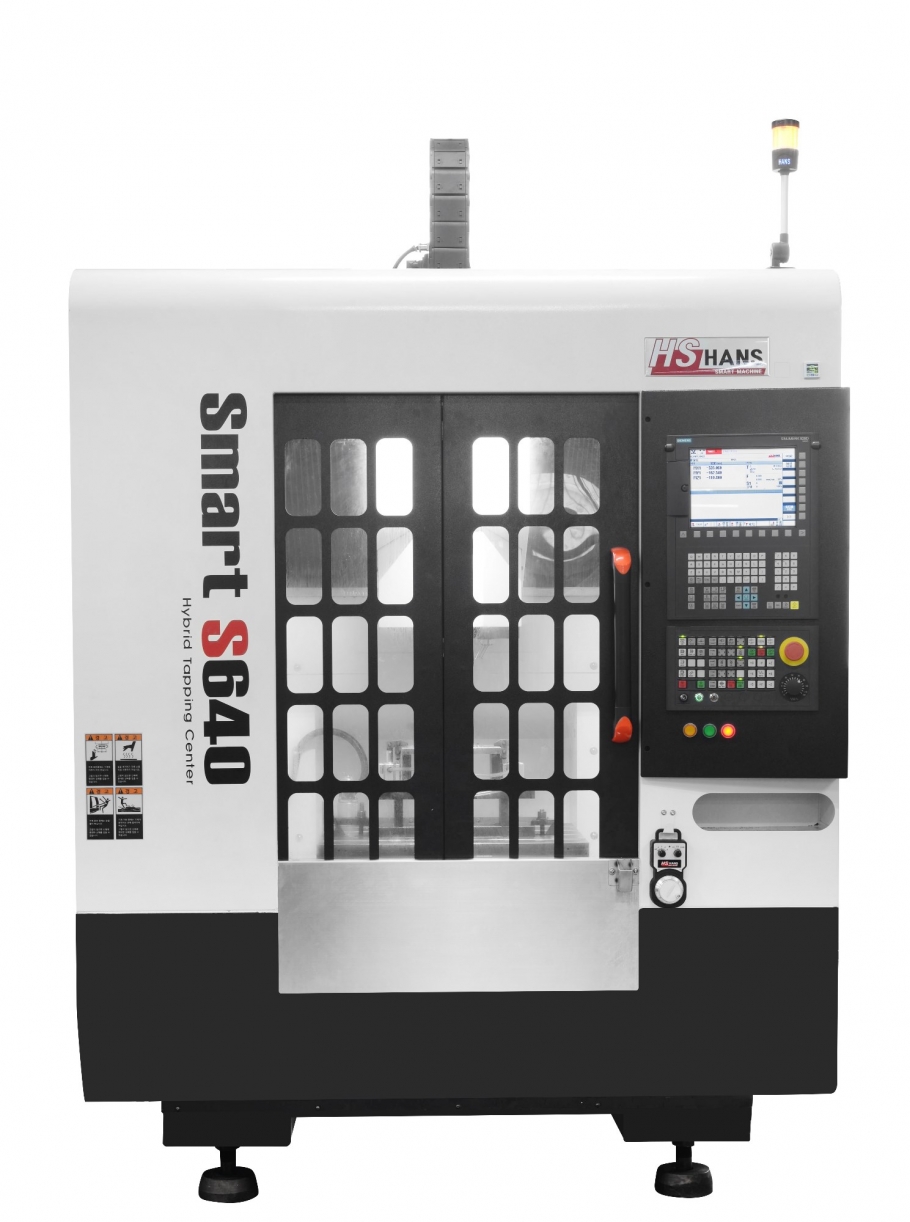

서스, 세라믹 전용가공기(HS-S640)

사양			단위	NSM-T
테이블	작업면 크기(L*W)		mm	1100*280
	T 홈		mm	6*3
	이동거리	좌우	mm	820
		전후	mm	300
		상하	mm	450
	이송속도	좌우전후변환	steps	12
	이송속도	좌우전후범위	mm/min	15 ~ 720
	급송속도	전후, 좌우	mm/min	3000
	급송속도	상하	mm/min	800
	가공물 중량(최대)		kg	250
주축	테이퍼	수직	N.T	40
	테이퍼	수평	N.T	50
	변환수	수직	steps	16
	변환수	수평	steps	9
	속도범위	수직	rpm	75 ~ 3600
	속도범위	수평	rpm	90 ~ 1400
	상하이동거리		mm	140
	상하 이송속도		mm/rev	0.035,0.07,0.14
	두 선회 각도		deg	±90°
오-버암	전후 이동거리		mm	535
오-버암	선회각도		deg	360°
모터	주축모터	수직	kW	2/1[3/1.5HP], 2/4P
	주축모터	수평	kW	3.7[5HP], 4P
	이송용 모터		kW	1.5[2HP], 4P
	상하 이송용 모터		kW	0.9[1.2HP], 6P
	절삭유 펌프 모터		W	60, 2P
설치면적(L*W)			mm	3000*2000
중량			kg	2300
